Radar: Technologie, Anwendungsfelder und Expositionsrisiken

Technologische Einordnung: Das Akronym RADAR (Radio Detection And Ranging) bezeichnet ein aktives Messverfahren, das auf der Aussendung elektromagnetischer Wellen im Mikrowellenbereich basiert. Ursprünglich für militärische Zwecke zur Fernaufklärung entwickelt, hat sich die Technologie in nahezu alle Bereiche des zivilen Lebens und der modernen Infrastruktur ausgebreitet. Heute bildet sie das Rückgrat für die Navigation in der Luft- und Schifffahrt, die globale Wetterbeobachtung, die Satellitenüberwachung sowie die präzise Verkehrsüberwachung.

Funktionsprinzip: Ein Radarsystem arbeitet durch die Emission kurzzeitiger, energiereicher Mikrowellenimpulse. Diese werden in der Regel über eine rotierende oder schwenkbare Richtantenne als konzentrierter Strahl ausgesendet, um den Wirkungsbereich systematisch abzutasten. Trifft diese Strahlung auf ein Objekt, wird ein Teil der Energie als Echosignal zum Empfänger zurückgestreut. Da das empfangene Echo physikalisch sehr schwach ist, müssen die ausgesendeten Impulse eine hohe Ausgangsleistung aufweisen. Durch die Analyse der Signallaufzeit und des Abstrahlwinkels kann die exakte Position, Distanz und oft auch die Bewegung des Objekts berechnet werden.

Sicherheitsaspekte und Strahlenexposition: Mit der weit verbreiteten Nutzung der Radartechnologie geht eine unvermeidbare Exposition gegenüber hochfrequenten elektromagnetischen Feldern einher. Die Stärke der Belastung korreliert unmittelbar mit der Entfernung zur Antenne: In direkter Nähe zum Strahlungszentrum können die Grenzwerte für beruflich exponierte Personen erreicht oder gar überschritten werden. Besonders in Arbeitsumgebungen, wie etwa bei Wartungsarbeiten auf Schiffsmasten in unmittelbarer Nähe zu Radarantennen, ist daher ein erhöhtes Risiko für eine technisch bedingte Fehl-Exposition gegeben. folkets-stralevern.no

8 Einsatzbereiche von Radarsystemen

1 | Bewegungserkennung (Radarsensoren)

Funktionsweise & Anwendung: Radartechnologie findet sich häufig in Bewegungsmeldern zur automatisierten Lichtsteuerung (Präsenzsteuerung). Diese Einheiten sind oft mit dem Kürzel „RF“ (Radiofrequenz) gekennzeichnet. Im Gegensatz zu passiven Infrarotsensoren (PIR), die auf Wärmestrahlung reagieren, senden Radar-Bewegungsmelder kontinuierlich Mikrowellen aus, um Veränderungen im Raum zu erfassen. Sie werden zudem häufig für automatische Türöffner eingesetzt.

Hinweis: Die abgebildete Leuchte in einem Treppenhaus wurde nachträglich mit einem Radarsensor (5,8 GHz) aufgerüstet. Der Pfeil in der Abbildung markiert die Radareinheit unter der Lampenabdeckung.

Kritische Einordnung: Der Einsatz von Radartechnologie zur einfachen Lichtsteuerung ist in vielen Fällen technisch überdimensioniert. Da seit langem zuverlässige Präsenzsensoren verfügbar sind, die durch die Erfassung von Körperwärme (Infrarot) reagieren, ist der Einsatz hochfrequenter elektromagnetischer Felder in diesem Bereich aus technischer Sicht häufig unnötig. vagbrytaren.se

Hinweis Die Platzierung des Radarsensors kann je nach Gerätetyp variieren, aber bei modernen Bewegungsmeldern, ist die Integration direkt im Lampengehäuse der Standard. Bei der Nachrüstlösung („Retrofit“) in Wohngebäuden ist die Montage direkt innerhalb der Leuchte jedoch die am weitesten verbreitete Methode.

---

2 | Fahrerassistenzsysteme (Abstandsregeltempomat & Notbremssysteme)

Technik im Fahrzeug: Moderne Fahrerassistenzsysteme (ADAS) nutzen Radarsensoren als „Auge“ des Fahrzeugs. Ein prominentes Beispiel ist der Volvo, bei dem das Radarsystem gut sichtbar in den Kühlergrill integriert ist – meist als glatte, dunkle Kunststoffblende (Radom) ausgeführt, um die elektromagnetischen Wellen nahezu verlustfrei passieren zu lassen.

Funktionsweise:

• Adaptiver Tempomat (ACC): Das System misst kontinuierlich den Abstand zum vorausfahrenden Fahrzeug und passt die eigene Geschwindigkeit automatisch an, um einen Sicherheitsabstand zu wahren.
• Notbremsassistent (AEB): Bei drohenden Kollisionen wertet das Radar die Annäherungsgeschwindigkeit aus. Erkennt das System eine kritische Situation, leitet es automatisch eine Bremsung ein, um den Aufprall zu verhindern oder die Unfallschwere zu minimieren.

Technische Spezifikationen:

• Betriebsfrequenz: Der Standard für diese Anwendungen liegt im Bereich von 76,5 GHz (Millimeterwellen-Radar).
• Sendeleistung: Die maximale äquivalente isotrope Strahlungsleistung (EIRP) liegt bei 316 W (55 dBm) im Impulsbetrieb.
• Leistungsdichte: In einem Abstand von 20 Metern ergibt sich daraus eine theoretische Leistungsdichte von ca. 63.000 µW/m².

Hinweis: Da es sich um gepulste Signale handelt, ist die mittlere Leistungsdichte im Dauerbetrieb deutlich geringer, dennoch verdeutlichen diese Werte die hohe Intensität der kurzzeitigen Impulse direkt vor dem Sensor.

---

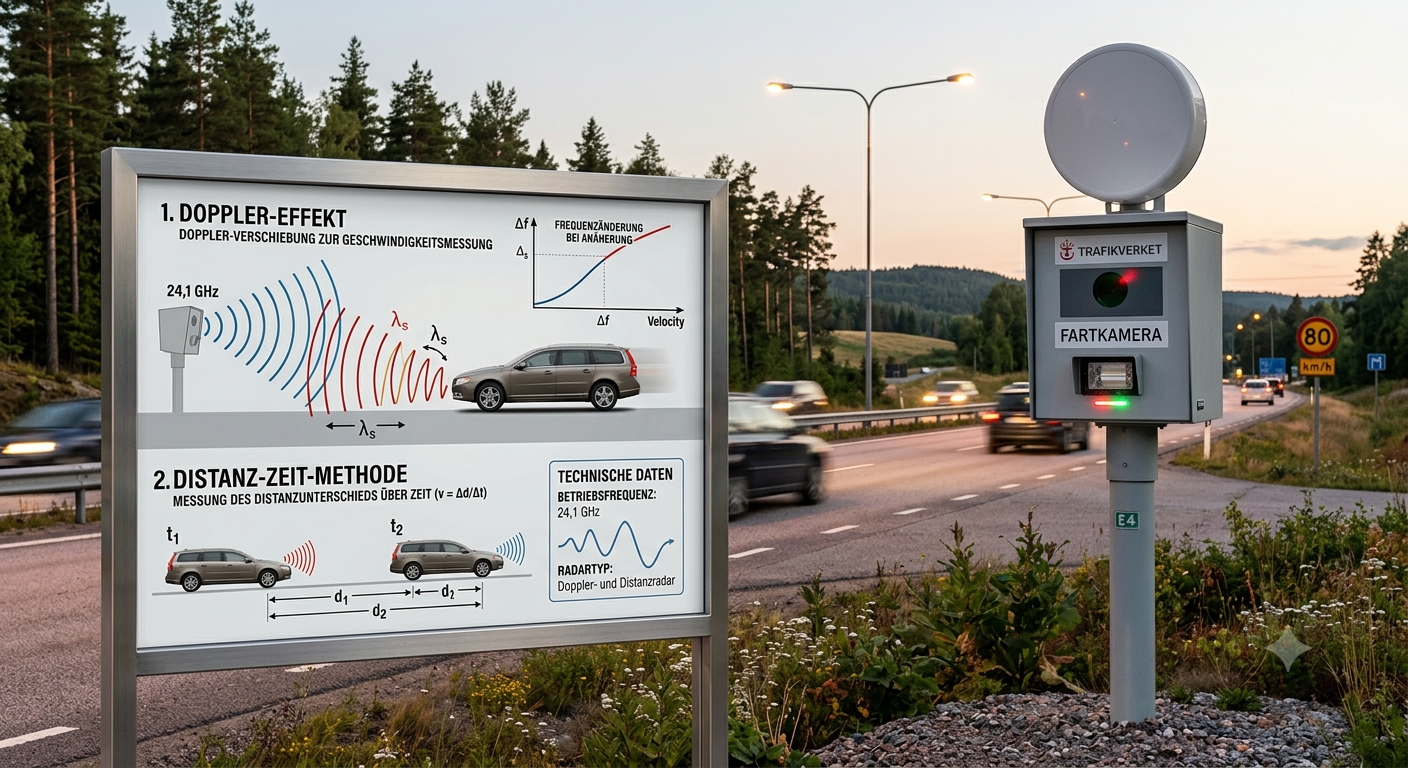

3 | Verkehrsüberwachung (Geschwindigkeitsmessung)

Messverfahren:

Zur Geschwindigkeitsüberwachung im Straßenverkehr (wie sie beispielsweise von der schwedischen Verkehrsbehörde Trafikverket eingesetzt wird) kommen primär zwei physikalische Messprinzipien zum Einsatz:

• Doppler-Radar: Hierbei wird ein kontinuierliches Radarsignal (Dauerstrichradar) in Richtung des Fahrzeugs gesendet. Die reflektierten Wellen erfahren durch die Bewegung des Fahrzeugs eine Frequenzverschiebung. Diese Frequenzänderung ($\Delta f$) ist direkt proportional zur Geschwindigkeit des Objekts. Der Effekt ist vergleichbar mit der akustischen Tonhöhenänderung eines vorbeifahrenden Einsatzfahrzeugs (Doppler-Effekt).
• Distanz-Zeit-Messung (FMCW-Radar): Moderne Anlagen nutzen oft das FMCW-Verfahren (Frequency Modulated Continuous Wave). Hierbei wird die Entfernung des Fahrzeugs zu verschiedenen Zeitpunkten ($t_1, t_2$) präzise gemessen. Durch die Veränderung der Distanz über die Zeit lässt sich die Geschwindigkeit exakt berechnen, auch wenn sich das Fahrzeug schräg zum Messstrahl bewegt.

Technische Spezifikationen:

• Betriebsfrequenz: Die Messsysteme arbeiten typischerweise im K-Band bei einer Frequenz von 24,1 GHz.
• Systemeigenschaften: Diese Geräte zeichnen sich durch eine sehr hohe Messgenauigkeit aus und sind in der Lage, mehrere Fahrspuren gleichzeitig zu überwachen. Die Kombination aus Doppler-Effekt zur ersten Erfassung und einer kontinuierlichen Distanzmessung ermöglicht eine gerichtsfeste Dokumentation von Verkehrsverstößen.

---

4 | Schifffahrtsradar (Navigation und Kollisionsschutz)

Technischer Aufbau: Der auf dem Mast rotierende, horizontale Balken ist die Schlitzstrahler-Antenne eines maritimen Radarsystems. Sie dreht sich kontinuierlich (typischerweise mit 20 bis 48 Umdrehungen pro Minute), um eine 360-Grad-Rundumsicht der Umgebung zu gewährleisten.

Funktionsweise & Darstellung: Die Antenne sendet gebündelte Mikrowellenimpulse aus. Die Echos dieser Impulse, die von Objekten (Land, Schiffen, Bojen) reflektiert werden, werden von der Antenne empfangen und auf einem Monitor als Radarbild dargestellt. Dieses Bild zeigt die Entfernung und den Peilwinkel der Objekte relativ zum eigenen Schiff.

Zentrale Funktionen:

• Navigation: Ermöglicht die Bestimmung der eigenen Position durch den Abgleich des Radarbildes mit Seekarten, insbesondere bei schlechter Sicht (Nacht, Nebel, Regen).
• Kollisionsschutz: Identifiziert andere Schiffe und bewegliche Objekte. Moderne Systeme (ARPA – Automatic Radar Plotting Aid) berechnen automatisch Kurs, Geschwindigkeit und den engsten Annäherungspunkt (CPA – Closest Point of Approach), um Kollisionswarnungen auszugeben.

Technische Spezifikationen (Betriebsbänder): In der professionellen Schifffahrt werden parallel meist zwei Frequenzbereiche genutzt, da sie unterschiedliche physikalische Eigenschaften besitzen:

• X-Band (ca. 9,4 GHz): Bietet durch die kürzere Wellenlänge (ca. 3 cm) eine sehr hohe Auflösung und Detailgenauigkeit, ist aber anfälliger für Störungen durch Regen und Wellengang (Clutter).
• S-Band (ca. 3 GHz): Durch die längere Wellenlänge (ca. 10 cm) unempfindlicher gegen Wetterflüsse, bietet aber eine geringere Detailauflösung. Es dient primär der Früherkennung von Objekten auf große Distanzen.

---

5 | Meteorologisches Radar (Wetterbeobachtung)

Aufbau und System: Die markanten weißen Kuppeln, die man auf Anhöhen oder an Flughäfen findet, werden als Radome bezeichnet. Diese aerodynamisch geformten Schutzhüllen bestehen aus einem für Funkwellen nahezu transparenten Material und schützen die hochempfindliche, rotierende Parabolantenne vor Witterungseinflüssen wie Wind, Eis und Schnee, während sie die mechanische Stabilität des Systems gewährleisten.

Funktionsweise: Ein Wetterradar sendet elektromagnetische Impulse in die Atmosphäre aus. Trifft diese Strahlung auf hydrometeore Partikel (Regentropfen, Schneeflocken oder Hagelkörner), wird ein Teil der Energie zur Antenne zurückgestreut. Anhand der Laufzeit der Signale bestimmt das Radar die Entfernung der Niederschlagsgebiete; die Intensität des reflektierten Signals gibt zudem Aufschluss über die Niederschlagsrate und die Art des Partikels. Moderne Doppler-Wetterradare erfassen zusätzlich die Phasenverschiebung der Echos und können so die Geschwindigkeit und Richtung der Niederschlagsteilnehmer messen, was für die Erkennung von Gewitterzellen und rotierenden Sturmsystemen essenziell ist.

Technische Spezifikationen und Hintergrund:

• Einsatzbereich: Nationale Wetterdienste, wie das schwedische SMHI, betreiben flächendeckende Radarnetzwerke (im Fall von SMHI 12 Stationen), um ein lückenloses Bild der Wetterlage zu ermöglichen.
• Frequenzbereich: Der Betrieb erfolgt häufig im C-Band (ca. 5,6 GHz). Dieses Band ist ein idealer Kompromiss zwischen Reichweite und Dämpfung durch Niederschlag.
• Leistung: Die von dir genannten 5 Gigawatt (EIRP) im Impulsbetrieb verdeutlichen die enorme Sendeleistung, die erforderlich ist, um bei den extrem geringen Rückstreuquerschnitten von Regentropfen auf große Distanzen (bis zu 250 km) verwertbare Daten zu erhalten.
• Modernisierung: Viele ältere Systeme wurden in den letzten Jahren auf Dual-Polarisation umgerüstet. Dabei werden Signale sowohl horizontal als auch vertikal polarisiert ausgesendet. Dies ermöglicht eine deutlich präzisere Unterscheidung zwischen verschiedenen Niederschlagsarten (z.B. Regen vs. Hagel) und eine bessere Herausfilterung von Störsignalen (wie Vögeln oder Windkraftanlagen).

---

6 | Sicherheitssysteme (Primär- und Sekundärradar))

Historischer Kontext: Die Entwicklung der Radartechnologie erfuhr während des Zweiten Weltkriegs einen massiven Innovationsschub. Ursprünglich zur Fernaufklärung von See- und Luftzielen konzipiert, bilden diese Systeme heute das Rückgrat der militärischen Überwachung sowie der zivilen Luftraumüberwachung.

Primärradar (PSR – Primary Surveillance Radar): Das Primärradar arbeitet nach dem klassischen Echoprinzip: Es sendet energiereiche elektromagnetische Impulse aus, die von Objekten (auch ohne eigene Elektronik) reflektiert werden.

• Funktionsweise: Die Antenne empfängt die vom Zielobjekt zurückgeworfenen Echos. Da diese Echos physikalisch sehr schwach sind, müssen Primärradarsysteme mit sehr hohen Sendeleistungen arbeiten.
• Einsatz: Es dient der Erfassung „unkooperativer“ Ziele, also Objekten, die keine Signale aussenden oder deren Transponder bewusst deaktiviert wurden.

Sekundärradar (SSR – Secondary Surveillance Radar): Das Sekundärradar ist ein kooperatives System, das auf dem aktiven Datenaustausch mit dem Zielobjekt basiert.

• Funktionsweise: Das Bodengerät sendet eine Abfrage (Interrogation) aus. Der Transponder im Flugzeug empfängt diese Abfrage und antwortet automatisch mit einem Datentelegramm. Dieses enthält Informationen wie die Flugidentifikation (Callsign), die aktuelle Flughöhe und den Kurs.
• Vorteile: Da das System nicht auf das schwache Reflexionsecho angewiesen ist, arbeitet es mit deutlich geringerer Sendeleistung. Zudem bietet es durch die Identifikationsdaten einen enormen Sicherheitsgewinn für die Flugsicherung.

Aufbau der Antenneneinheit: Die häufig an großen Masten zu beobachtende Struktur kombiniert meist beide Systeme:

• Primärantenne: Der große, bogenförmige Reflektor (oft ein Parabolsegment), der für die Aussendung der starken Impulse und den Empfang der Echos zuständig ist.
• Sekundärantenne: Der darüber oder davor montierte, flache, meist gitterartige Aufbau („Zaun“), der speziell für den Austausch der Transponder-Daten optimiert ist.

---

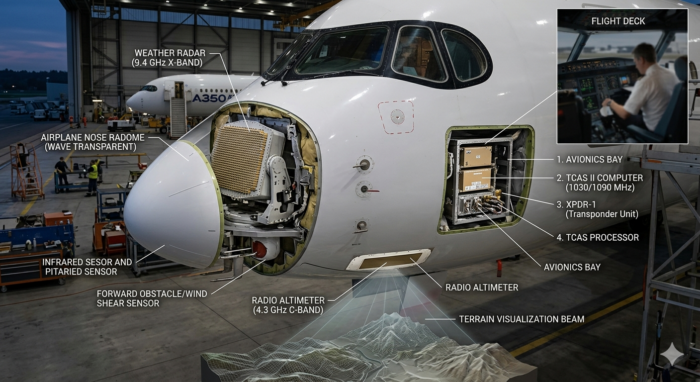

7 | Avionik-Radar (Bord-Systeme zur Hinderniserkennung und Navigation)

Moderne Verkehrsflugzeuge sind mit einer Vielzahl hochspezialisierter Radarsysteme ausgestattet, die zur Sicherheit und Flugführung beitragen. Diese Systeme sind fest in die Flugzeugstruktur integriert und oft hinter aerodynamisch optimierten Radomen in der Nase oder am Rumpfboden untergebracht.

Radiohöhenmesser (Radar Altimeter):

• Funktion: Im Gegensatz zum barometrischen Höhenmesser, der den Luftdruck und damit die Höhe über dem Meeresspiegel misst, liefert der Radar-Höhenmesser die exakte „Above Ground Level“ (AGL) Höhe – also den tatsächlichen vertikalen Abstand zum Terrain.
• Besonderheit: Das System ist darauf ausgelegt, auch in Schräglagen bei Kurvenflügen präzise Werte zu liefern, indem der Antennenkegel einen gewissen Bereich nach unten und zur Seite abdeckt.
• Frequenzband: Er arbeitet im C-Band zwischen 4.200 und 4.400 MHz. Dieser Frequenzbereich ist weltweit für die Sicherheit in der Luftfahrt reserviert, um Interferenzen zu vermeiden.

Wetterradar (Weather Radar):

• Funktion: In der Flugzeugnase befindet sich eine nach vorne gerichtete Antenne. Sie dient dazu, hydrometeore Partikel (Regen, Hagel, Eis) in der Flugbahn frühzeitig zu erkennen.
• Nutzen: Piloten können so gefährliche Gewitterzellen oder massive Turbulenzgebiete identifizieren und weiträumig umfliegen. Moderne Systeme nutzen dabei digitale Signalverarbeitung, um auch in großer Entfernung zwischen leichter Bewölkung und hochgefährlichen Gewitterkernen zu unterscheiden.

Transponder (Secondary Surveillance):

• Funktion: Ein Transponder ist zwar technisch gesehen kein autonomes Radar, aber ein essenzieller Partner des sekundären Überwachungsradars (SSR) am Boden.
• Technik: Bei Empfang einer SSR-Abfrage sendet der Transponder automatisch eine codierte Antwort auf der Frequenz 1.090 MHz. Diese Antwort enthält wichtige Flugdaten wie den Transpondercode (Squawk), die präzise Identifikation (Callsign) und die druckhöhenbasierte Flugfläche.
• Erweiterung: Bei modernen Systemen (wie ADS-B) sendet der Transponder diese Daten auch permanent an andere Flugzeuge in der Nähe, um das Kollisionswarnsystem (TCAS) zu unterstützen. vagbrytaren.se

---

8 | Flughafenradar (Terminal Approach Control)

Einsatzbereich und Reichweite: Das Flughafenüberwachungsradar, auch als ASR (Airport Surveillance Radar) bezeichnet, bildet die technische Grundlage für die Flugsicherung in der unmittelbaren Umgebung eines Flughafens. Diese Systeme sind darauf spezialisiert, den an- und abfliegenden Verkehr in einem Radius von ca. 40 bis 60 Seemeilen (75 bis 110 km) präzise zu koordinieren. Sie erfassen Flugbewegungen zuverlässig bis in Höhen von unter 25.000 Fuß (ca. 7.620 Meter).

Systemintegration: Im Gegensatz zum En-Route-Radar, das den Streckenflug überwacht, ist das ASR auf eine hohe Update-Rate der Daten angewiesen. Die Antennen rotieren schneller, um den Lotsen in der Anflugkontrolle (Approach Control) eine nahezu verzögerungsfreie Echtzeit-Übersicht über die Positionen der Flugzeuge im Terminalbereich zu geben.

Zusatzwissen zur technischen Funktion:

• Kombinierte Erfassung: Auch hier findet die Kombination aus Primärradar (PSR) zur Detektion des Flugzeugkörpers und Sekundärradar (SSR) zur Identifizierung (via Transponder-Code) Anwendung. Dies ermöglicht es dem Lotsen, jedes Flugzeug namentlich auf seinem Radarbildschirm zu sehen.
• Wetter-Overlay: Moderne ASR-Systeme verfügen zudem über eine Wetterkanal-Funktion. Sie können Niederschlagsgebiete in der unmittelbaren Flughafenumgebung direkt in das Radarbild der Flugzeuge einblenden. Dies hilft den Lotsen, Piloten bei der Umfliegung von Gewittern oder starken Regenzellen im Anflug zu unterstützen.
• Präzisions-Anflug: Für die letzte Phase des Anflugs, insbesondere bei sehr schlechter Sicht (CAT III), werden ergänzend spezialisierte Präzisionsanflugradare (PAR) eingesetzt, die den Anflugpfad auf den Meter genau überwachen können.

Gesundheitliche Auswirkungen am Beispiel des Raketentorpedoboots

Der Fall KNM Kvikk als Präzedenzfall: In den 1990er Jahren wurden in Norwegen gehäuft angeborene Anomalien bei Kindern registriert, deren Väter als Besatzungsmitglieder auf dem norwegischen Raketentorpedoboot (MTB) KNM Kvikk gedient hatten. Diese besorgniserregende Häufung veranlasste die Königlich Norwegische Marine, die Universität Bergen mit einer umfassenden Untersuchung des Arbeitsumfelds und der gesundheitlichen Folgen zu beauftragen.

Technische Exposition und Besonderheiten: Die Schiffe der MTB-Klasse waren kompakt (36,5 Meter lang) und hochgradig mit diversen Sendeanlagen ausgerüstet, darunter Hochfrequenz- (HF), Höchstfrequenz- (VHF) und Ultrahochfrequenz-Sender (UHF) sowie diverse Radarsysteme.

• Spezifische Belastung: Die KNM Kvikk (Dienstzeit 1971–1995) unterschied sich ab 1987 maßgeblich von anderen Schiffen ihrer Klasse. Zwischen 1987 und 1994 wurde ein 750-W-HF-Sender installiert, der im Rahmen von Übungen zur elektronischen Kriegsführung über lange Zeiträume hinweg intensiv Signale abstrahlte.
• Vergleichsgruppen: Andere MTB-Klassen mit baugleichen Rümpfen und Motoren wiesen abweichende Aufbauten auf, was die KNM Kvikk in dieser Studie als isoliertes Fallbeispiel für eine spezifische Belastungssituation hervorhob.

Wissenschaftliche Einordnung und Kritik an Grenzwerten: Die heute international geltenden Grenzwerte basieren primär auf dem thermischen Effekt (Gewebeerwärmung) hochfrequenter elektromagnetischer Felder.

• Einschränkung der thermischen Hypothese: Die beim Personal der KNM Kvikk beobachteten Komplikationen – insbesondere die angeborenen Anomalien bei Kindern, die nach der Dienstzeit der Väter gezeugt wurden – lassen sich schwerlich durch eine rein thermische Zellschädigung erklären.
• Verdacht auf genetische Schädigung: Da die betroffenen Mütter selbst keiner Radar-Exposition ausgesetzt waren, deutet die wissenschaftliche Diskussion auf eine Schädigung des Erbguts (DNA) in den Samenzellen der Väter hin, die durch die lang anhaltende, nicht-thermische Exposition an Bord induziert worden sein könnte. folkets-stralevern.no | researchgate.net | pmc.ncbi.nlm.nih.gov
